SB-534熱網水力工況實驗臺
熱網水力工況實驗臺使用熱網水力工況模型實驗裝置進行幾種水力工況變化的實驗,了解熱網水壓的變化情況，鞏固熱水網路水力工況計算的基本原理。掌握水力工況分析方法、驗證熱水網路水壓圖和水力工況的理論。
一、主要用途：
模擬熱水網站，進行多種水利工況模擬變化實驗，了解熱網水壓圖的變化情況。
二、技術參數：
1、外形尺寸：2600×400×2400mm
2、工作電壓：220V
功率：200W
3、管路及閥門：采用優質ABS工程塑料，整個系統無腐蝕。
4、水泵：揚
程4M 功 率200W 頻
率50Hz/60Hz 流 量>5580L/H
5、流量計：5套
量程16-160L/h
三、主要配置：

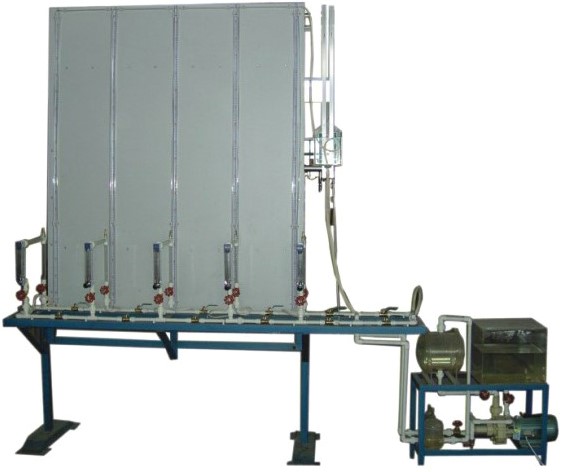

不銹鋼實驗臺架、下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管，玻璃管的頂端與大氣相通，玻璃管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。
SB-R322熱網水力工況實驗裝置
設備詳情：
模擬熱水網站，進行多種水利工況模擬變化實驗，了解熱網水壓圖的變化情況。
外形尺寸：2600×400×2400mm
工作電壓：220V
功率：550W
主要配置：
下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成，
用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝
在一塊垂直木版上的12根玻璃管，玻璃管的頂端與大氣相通，
玻璃管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的
供水干管與回水干管的測壓管水頭（水壓曲線高度）。
每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。
（2）占地面積：1.04
m2
|
