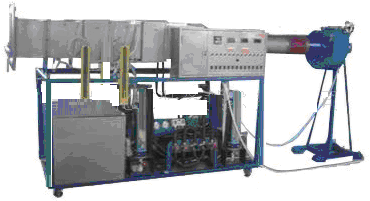

SB-12-2型空調制冷換熱綜合實驗裝置
一、概 述
空調制冷換熱綜合實驗裝置是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學
二，基本功能
本裝置集直流空調，制冷壓縮機性能，制冷熱泵，表冷器性能，加熱器性能于一體，可進行空氣的加熱，加濕，冷卻，干燥，蒸發器，冷凝器進行換相，可測出各點溫度、濕度、壓力、風量、水流量及功率，計算出制冷量、功率、制冷系數、效率、并進行熱平衡計算。
三，技術參數
|
優先級 |
序號 |
項目 |
要求 |
|
1 |
壓差計 |
±100 mm |
|
2 |
壓力表 |
-0.1～2.5MPa |
|
★ |
3 |
制冷壓縮機組 |
2P |
|
4 |
冷凝器 |
2P |
|
5 |
蒸發器 |
|
|
★ |
6 |
離心風機 |
|
|
7 |
電熱加濕裝置 |
|
|
8 |
一次、二次加熱裝置 |
|
|
9 |
超壓保護裝置 |
|
|
10 |
轉子流量計 |
|
|
11 |
傳感器 |
|
|
12 |
電流表 |
|
|
13 |
電壓表 |
|
|
14 |
風量測量裝置 |
|
|
14 |
調壓器及電控箱、電壓儀表及溫度切換裝置 |
按型號標準配置 |
|
16 |
電源 |
電壓：380V
功率：5KW |
|
17 |
外形尺寸 |
1800×700×1500 |
|
18 |
臺架及控制屏 |
按型號標準配置 |
四，主要配置
|
序號 |
名稱 |
數量 |
|
1 |
可視測試風洞 |
1套 |
|
2 |
引風機 |
1套 |
|
3 |
自動 調節風門 |
1套 |
|
4 |
制冷壓縮機2P |
1套 |
|
5 |
風冷冷凝器2P |
1套 |
|
6 |
儲液罐2P |
1套 |
|
8 |
水冷冷凝器1P |
1套 |
|
9
10 |
冷凝—蒸發可互換表冷器1P
熱水加熱及冷水表冷器1P |
套
1套 |
|
11 |
蒸汽加濕鍋爐220V |
1套 |
|
12 |
電磁閥組220V |
2套 |
|
13 |
16路多功能數顯溫濕度測試系統 |
1套 |
|
14 |
玻璃轉子水流量計 |
1套 |
|
15 |
3/8手閥 |
6套 |
|
16 |
熱力膨脹控制閥2P |
2套 |
|
17 |
風壓力計 |
2套 |
|
18 |
手持風速測量系統 |
1套 |
|
19 |
熱電偶Pt100 |
4套 |
|
20 |
主機 溫度檢測系統 |
1套 |
|
21 |
壓力保護系統 |
1套 |
|
22 |
靜音水泵220V ，2只 供熱系統， 冷水系統 |
各1套 |
|
23 |
工程配置材料 |
1套 |
|
24 |
各系統，儀表，說明書 |
各1套 |
五，實驗?zāi)康?/span>
1 . 直流式空調過程演示實驗和熱平衡計算
2了解空調系統的空氣處理過程，熟悉空氣參數的調節方法，
3，了解掌握在空氣中調節過程中對空氣加熱濕地方法�？蛇M(jìn)行制冷熱泵型空調機組的制冷制熱實驗。
4，進行換熱器（表冷器）阻力性能試驗可進行用水做載冷劑對空氣進行調節并對制冷壓縮機的性能測試實驗
5通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差；
6通過實驗測得的風量、壓力、功率等參數，
7測定制冷壓縮機性能；通過改變風量、溫度、流量工況、
8測定換熱器（加熱器、表冷器）性能實驗
9制冷制熱的相互間的關系
|
