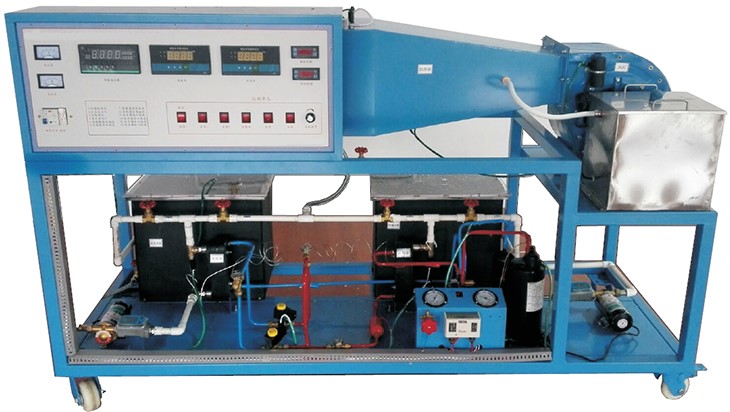

SBJD-861型空氣參數調節過程實驗裝置
一、產品概述：
循環式空氣參數調節過程實驗裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。
二、裝置特點
1.安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2.直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件
三、技術性能
1.輸入電源：單相三線 AC220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.制冷劑：R22
4.裝置容量：＜2.5kVA
5.重 量：100kg
6.外形尺寸：1800×700×1500mm
四、基本配置及功能
1.控制臺
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2.交流電源
單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3.測量儀表
(1)溫度傳感器4只，為了能夠直觀地讀數，將各組溫度信號取出另接表頭顯示
溫度測量范圍為：-40℃～+120℃
濕度測量范圍為：0%～100%
(2)真空壓力表2只（精度2.5級）
量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4.控制儀表
(1)壓力控制器1只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
(2)風力調速器1只
用于控制軸流風機風速及運行狀態
5.空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）
6.風冷制冷機組：由1匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7.加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成
五、主要配置
|
序號 |
名稱 |
數量 |
|
1 |
PT100 |
8個 |
|
2 |
管道式PT100 M12 長150MM |
4 |
|
3 |
壓差傳感器300P 4-20MA |
1個 |
|
4 |
壓差傳感器100P 4-20MA |
1個 |
|
5 |
4-20MA輸入儀表 |
2 |
|
6 |
流量計（渦輪式） |
2個 |
|
7 |
制冷/制熱控制器010 |
2 |
|
8 |
16路溫度檢測表 |
1 |
|
9 |
蒸汽加濕器 |
個 |
|
10 |
大功率調壓器220V |
1個 |
|
11 |
制冷壓縮機1P |
1套 |
|
|
壓力控制器 |
1套 |
|
12 |
膨脹閥2MM |
2個 |
|
13 |
板式換熱器，制冷劑10進12出，水路，DN20螺絲接口 |
2套 |
|
14 |
儲液罐1P |
1套 |
|
15 |
不銹銅水箱450*300*400 |
2個 |
|
16 |
過濾網 365*335MM |
1套 |
|
17 |
電磁閥組220V |
2套 |
|
18 |
風機 |
|
|
19 |
水泵 |
2個 |
|
20 |
25UF電容 |
1 |
六，實驗目的
1直流空調過程演示；
2通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差；
3通過實驗測得的風量、壓力、功率等參數，
4測定制冷壓縮機性能；通過改變風量、溫度、流量工況、
5測定換熱器（加熱器、表冷器）性能實驗
6制冷熱的相互間的關系
