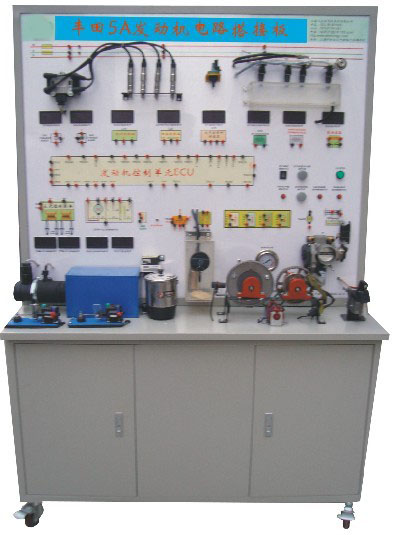

豐田5A發動機電路搭接板
豐田5A發動機電路搭接板配置：
1、包括完整的發動機（順序噴射）電控系統元件：所有傳感器、ECU、執行器、診斷端子、電源電路、儀表。
2、包括模板：
1）發動機ECU模塊，
2）進氣歧管絕對壓力傳感器模塊，
3）進氣溫度和發動機冷卻液溫度傳感器模塊，
4）分電器模塊，
5）轉速傳感器模塊，
6）火化塞模塊，
7）點火模塊模塊，
8）VSV閥模塊，
9）噴油系統模塊（含油泵，油箱，油軌，噴油器），
10）氧傳感器模塊，
11）爆震傳感器模塊，
12）開關信號組模塊，
13）節氣門體模塊，
14）發動機電源開關及保險模塊，
15）主繼電器模塊，
16）油泵繼電器模塊，
17）起動繼電器及吸拉線圈模塊，
18）診斷端子（DLC3）模塊，
19）發動機組合儀表模塊等。
3、其他配置：穩壓電源、各色帶插頭的導線若干、模板裝配架。
4、說明：各模塊要素包括元件、連接插孔、元件原理圖。
二．主要技術參數：
1、發動機電控元器件學習：元器件原理、檢測、性能試驗；
2、發動機電控系統電路搭接；
3、發動機電控系統檢測。
外形尺寸：1740mm×550mm×1850mm（長×寬×高）；
電源：220V交流電壓
